一、板框式滤油机产品简介

从名字上看，板框式滤油机肯定离不开滤板和滤框；从外形上看，板框式滤油机像是一个独立的过滤室，而这个“室”就是在压紧装置的压力作用下由滤板和滤框围成的。当板框式滤油机的作业对象为变压器油、柴油、煤油、航空液压油等油品时，它的滤材使用的是滤纸或滤布；当其作业对象为植物油时，就需要使用不锈钢材料来完成过滤。

二、板框式滤油机产品结构

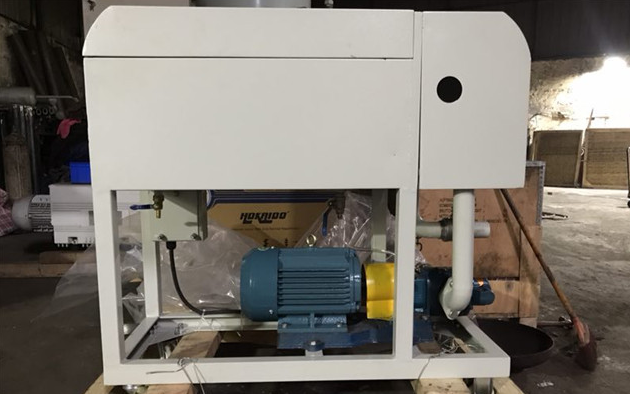

从上面板框式滤油机产品结构示意图可以看出，本滤油机在结构上是由手柄、前压板、滤板、滤框、止推板、油泵、联轴器护架、电动机等组成的。

三、板框式滤油机可选配置

除了上面已经提到的，应对不同的作业场合，板框式滤油机在滤材上有不同的配置，其在滤板和滤框上也是可以根据用户需要来专门设计的，一般多为铸铁板框，还有工程塑料板框可供选用。另外，特殊行业是需要过滤高温热油的，可选耐高温水冷配置。

四、板框式滤油机技术参数

型号单位：LY-30、LY-50、LY-100、LY-150、LY-200、LY-300

流量L/H：1800、3000、6000、9000、12000、18000

工作压力Mpa：≦0.5

过滤面积㎡：0.6、0.78、1.3、1.89、2.5、3.2

板框尺寸mm：280×280、300×300

压紧方式：手动螺旋压紧

电机功率kw：1.5、1.5、1.5、4.0、4.0、5.5

工作电源V：380V/50Hz(或根据用户需要)

进出口管径mm：25、25、32、40、40、50

滤纸尺寸mm：280×280、300×300

外形尺寸：（长mm）800、800、950、1250、1450、1600

（宽mm）450、450、500、500、500、600

（高mm）900、900、1000、1050、1050、1100

设备重量kg：150、180、240、320、360、580
